* 概述： |
用于冰箱、空调等压缩机启动。当启动时，电机需要很大的启动电流和转矩，为此增设一个PTC热敏电阻器组成的启动电路。当进入正常盍后，该电路自动断开。
|
| * 原理： |

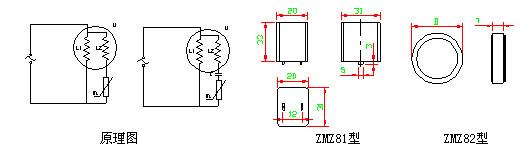

| 其应用原理如图所示：图中L1为电动机M的主绕组，L2为辅助绕，它与RT（PTC热敏电阻）组成启动电路，当接通电源的瞬间，RT处于冷态，其阻值R非常小，从面保证电路有足够的电流随着通电时间的延续，RT因自热温升，导致阻值升高，呈高阻态，启动电近似于开路。外形尺寸：见右下图（ZMZ81、ZMZ82）。 |
.jpg) |
| * 产品代码说明： |
① ② ③ ④ ⑤ ⑥
① 产品系列ZMZ8精萃电子冰箱、空调启动用PTC热敏电阻器
② 封装形式：1 - 胶木盒封装 2 - 光片
③ 开关温度：N - 100℃ P - 120℃ R - 135℃
④ 零功率电阻：40R - 40Ω
⑤ 阻值误差：M - ±20% N - ±30% V - ±25%
⑥ 耐电压：360V
|
| * 规格型号： |
|
型号
|
零功率电阻
(Ω)
|
最大工作
电压(V)
|
开关温度
(℃)
|
最大电流
(ARMS)
|
最大功率
(W)
|
起动时间
(S)
|
恢复时间
(S)
|
|
SJ19-ZMZ81-N101N
|
100±30%
|
360
|
100
|
3.5
|
3
|
0.3-2.0
|
≤120
|
|
SJ19-ZMZ81-P47RN
|
47±30%
|
360
|
120
|
5.5
|
3.5
|
0.4-2.0
|
≤100
|
|
SJ19-ZMZ81-P40RN
|
40±30%
|
360
|
120
|
6
|
3.7
|
0.4-2.0
|
≤100
|
|
SJ19-ZMZ81-P33RN
|
33±30%
|
360
|
120
|
7.5
|
4
|
0.4-2.0
|
≤100
|
|
SJ19-ZMZ81-P22RN
|
22±30%
|
360
|
120
|
9
|
4
|
0.4-2.0
|
≤100
|
|
SJ19-ZMZ81-R33RN
|
33±30%
|
360
|
135
|
7.5
|
4
|
0.4-2.5
|
≤90
|
|
SJ19-ZMZ81-R22RN
|
22±30%
|
360
|
135
|
9
|
4
|
0.4-2.5
|
≤90
|
|
SJ19-ZMZ81-R15RN
|
15±30%
|
270
|
135
|
11
|
4.5
|
0.5-3.0
|
≤90
|
|
SJ19-ZMZ81-R10RN
|
10±30%
|
270
|
135
|
12
|
4.5
|
0.5-3.0
|
≤90
|
|
SJ19-ZMZ81-R6R8N
|
6.8±30%
|
270
|
135
|
15
|
4.5
|
0.5-3.0
|
≤90
|
|
SJ19-ZMZ82-R40RN
|
40±30%
|
360
|
135
|
6
|
4
|
0.4-2.5
|
≤90
|
|
SJ19-ZMZ82-R22RN
|
22±30%
|
360
|
135
|
9
|
4.5
|
0.4-2.5
|
≤90
|
|
SJ19-ZMZ82-P33RN
|
33±30%
|
360
|
120
|
7.5
|
4
|
0.4-2.0
|
≤100
|
|
SJ19-ZMZ82-P15RN
|
15±30%
|
270
|
120
|
11
|
4
|
0.4-2.5
|
≤100
|
|
SJ19-ZMZ82-P6R8N
|
6.8±30%
|
270
|
120
|
15
|
4.5
|
0.5-2.5
|
≤100
|
|
